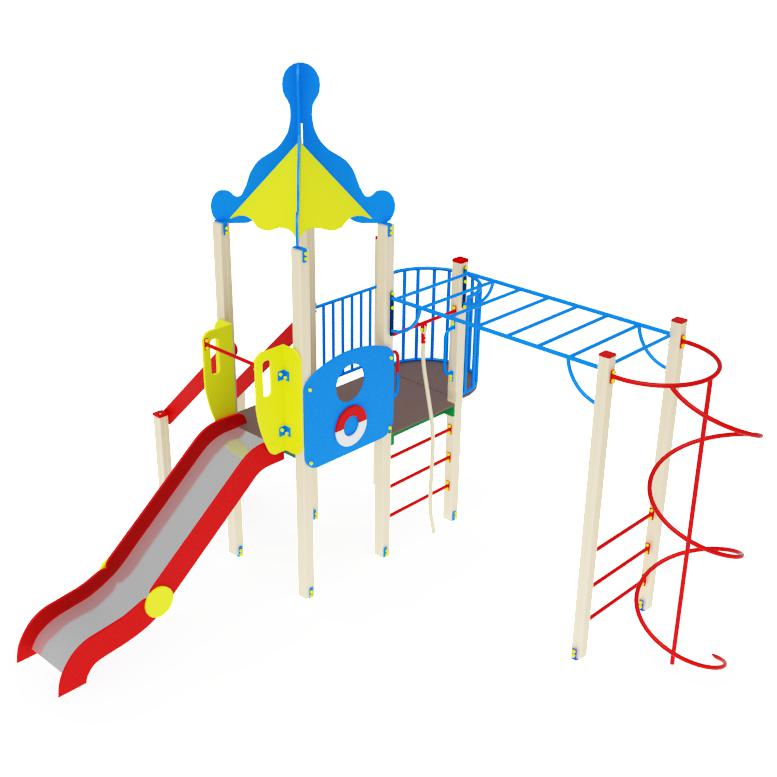

Техническая спецификация детского игрового комплекса серии «Морской»

Область применения

Детские игровые комплексы предназначены для детей от 5 до 12 лет и выполняют следующие функции: создают условия, обеспечивающие физическое развитие ребенка, развивающие координацию движений, преодоление страха высоты, ловкость и смелость, чувство коллективизма в массовых играх.

Основные конструктивные элементы

Башня (1 штука) Башня выполнена из четырех клееных брусьев сечением 100×100 мм и высотой 3000 мм. Пол изготовлен из ламинированной фанеры с антискользящим покрытием размером 1000×1000 мм и толщиной 18 мм. Над башней установлена четырехскатная крыша из фанеры, окрашенная в синий и желтый цвета. Размер башни составляет 1000×1000×4180 мм с декоративными арками, выполненными из фанеры толщиной 18 мм размером 1480×1180 мм. Отметка пола от планировочной отметки площадки равна 1500 мм.

Горка 1500 (1 штука) Скат горки шириной 530 мм выполнен из нержавеющей стали толщиной 1,5 мм в виде цельного листа, утопленного в паз бортиков горки. Борта изготовлены из влагостойкой фанеры толщиной 24 мм и шириной не менее 150 мм. Опорный каркас горки выполнен из профиля 40×25 и труб диаметром 33 мм. Стартовая площадка горки ограждена стальной перекладиной из трубы диаметром 27 мм, установленной на высоте не менее 600 мм от уровня поверхности стартового участка для обеспечения безопасного спуска. Размер горки в плане составляет 530×2560×1200 мм.

Лестница (1 штука) Лестница состоит из бортов из влагостойкой фанеры толщиной 24 мм и шести ступенек из ламинированной антискользящей фанеры толщиной 18 мм. Ширина ступеней составляет 772 мм, высота лестницы 1500 мм. Пространство между ступенями закрыто подступенками из влагостойкой фанеры толщиной 18 мм. Ступени и подступенки вставляются в пазы бортов лестницы, которые стягиваются шпильками М10. Лестница поставляется в собранном виде. С каждой стороны лестницы установлены перила из влагостойкой фанеры толщиной 24 мм. В комплекте 4 штуки перил.

Балкончик (1 штука) Балкончик состоит из сварной металлической конструкции из трубы диаметром 33 мм и квадратного профиля 15×15 мм с настилом из ламинированной фанеры толщиной 18 мм.

Рукоход (1 штука) Рукоход выполнен из профильной трубы размером 50×25 и круглой трубы диаметром 27 мм. Размеры конструкции составляют 900×2000 мм с шагом перекладин 300 мм. Покрыт порошковой краской.

Вертикальный шест со спиралью (1 штука) Шест выполнен из металлической трубы диаметром 33 мм и покрыт порошковой краской. Высота составляет 2400 мм, диаметр спирали 750 мм. Крепится к двум клееным брусьям.

Канат (1 штука) Канат крепится к стальной перемычке из трубы диаметром 33 мм. Используется полиуретановый канат диаметром 30 мм и длиной 2500 мм.

Декоративные элементы (1 комплект) Комплекс стилизован под серию «Морской» и включает различные декоративные элементы из фанеры толщиной 18 мм.

Технология обработки и защитные покрытия

Все кромки фанеры тщательно закруглены, отфрезерованы и отшлифованы для обеспечения безопасности использования. Для покрытия изделий из фанеры применяется водно-дисперсионная акриловая краска, создающая высококачественное атмосферостойкое и износостойкое покрытие. Используемая краска является нетоксичной и пожаровзрывобезопасной. Возможно применение покрытия методом УФ печати.

Изделия из металла имеют плавные радиусы закругления и тщательно обработанные сварные швы. Для покрытия стальных изделий используется экологически чистое антикоррозийное двойное порошковое окрашивание, обладающее превосходной устойчивостью к старению в атмосферных условиях, высокой стабильностью цвета и способностью выдерживать широкий диапазон температур.

В целях обеспечения максимальной безопасности все отдельно выступающие детали и резьбовые соединения надежно закрыты специальными пластиковыми колпачками и заглушками. Закладные детали опорных стоек также имеют двойное порошковое окрашивание для дополнительной защиты от коррозии.
