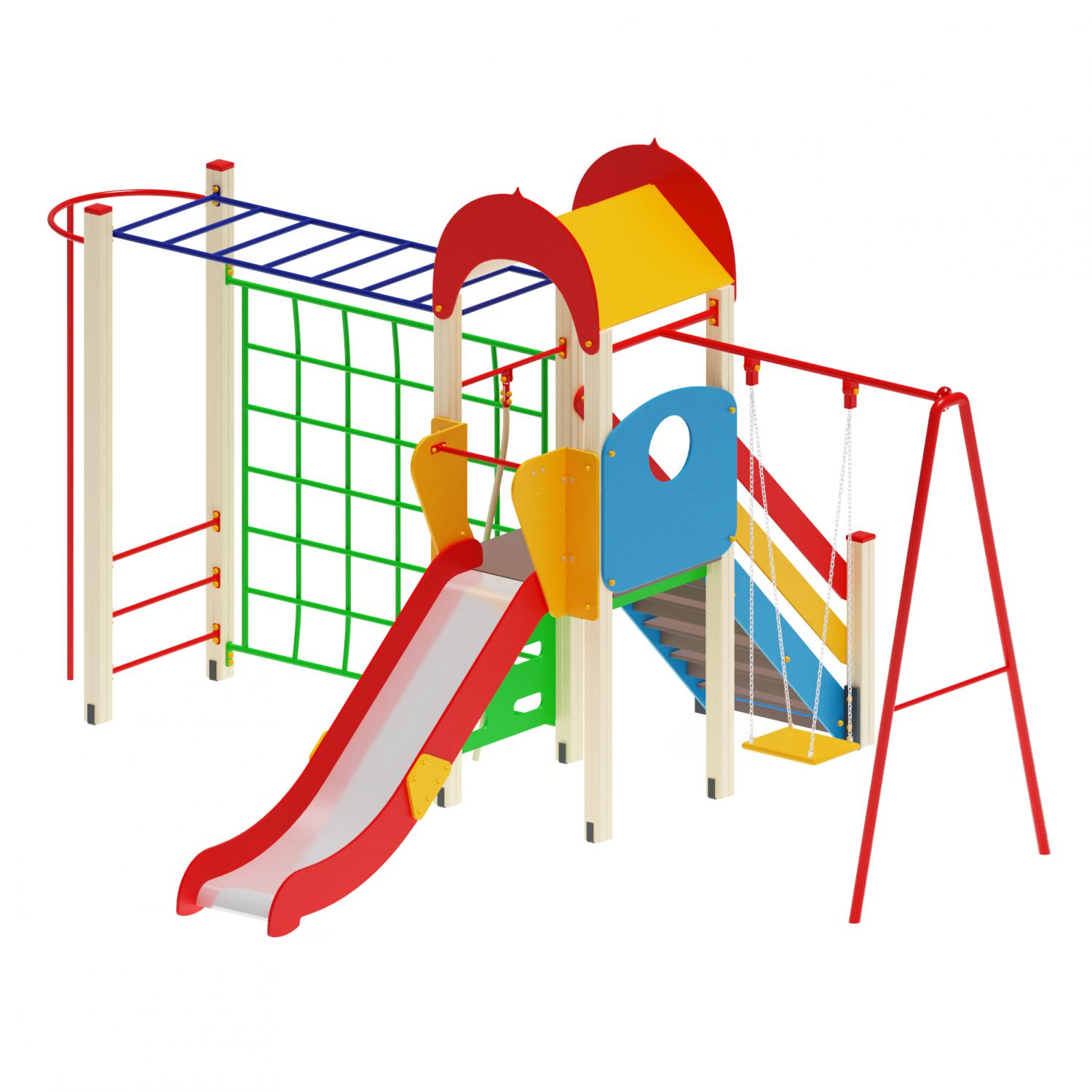

Игровой комплекс ПДИ 2.042

Основные элементы конструкции

Башня (1 шт.) Башня изготавливается из четырех клееных брусьев сечением 100×100 мм и высотой 2500 мм. Пол башни выполнен из ламинированной фанеры с антискользящим покрытием размером 1000×1000 мм и толщиной 18 мм. Отметка пола башни располагается на высоте 1200 мм от планировочной отметки площадки. Над башней установлена крыша с арками. Крыша изготовлена из влагостойкой фанеры толщиной 12 мм, окрашена в желтый цвет, размер элементов составляет 1000×600×12 мм (2 штуки). Арка выполнена из влагостойкой фанеры толщиной 18 мм, окрашена в красный цвет, размер элементов 1040×600×18 мм (2 штуки).

Горка (1 шт.) Скат горки имеет ширину 530 мм и выполнен из нержавеющей стали толщиной 1,5 мм в виде цельного листа, утопленного в паз бортиков горки. Борта изготовлены из влагостойкой фанеры толщиной 24 мм шириной не менее 150 мм. Опорный каркас горки выполнен из профиля 40×25 и труб диаметром 33 мм. Стартовая площадка горки ограждена стальной перекладиной из трубы диаметром 27 мм, установленной на высоте не менее 600 мм от уровня поверхности стартового участка горки. Общий размер горки в плане составляет 530×2170×1200 мм.

Скалолаз с канатом (1 комплект) Скалолаз состоит из щита из влагостойкой фанеры толщиной 18 мм размером 1000×1000 мм зеленого цвета с прорезями и стальной перемычки с канатом. Перемычка изготовлена из трубы диаметром 33 мм. Канат полиуретановый диаметром 30 мм и длиной 3000 мм.

Качели одноместные на цепях (1 шт.) Качели состоят из металлической сварной подвески из профильной трубы 50×50 мм длиной 1900 мм, опирающейся на стойку из стальной круглой трубы наружным диаметром 33 и 27 мм. Общие размеры конструкции составляют 2940×1730×150 мм. Сиденье выполнено из влагостойкой фанеры размером 300×450×18 мм.

Лестница (1 шт.) Лестница состоит из бортов из влагостойкой фанеры толщиной 24 мм и пяти ступенек с подступенками из ламинированной антискользящей фанеры толщиной 18 мм. Ширина ступеней составляет 772 мм, высота лестницы 1200 мм. Пространство между ступенями закрыто подступенками из влагостойкой фанеры толщиной 18 мм. Ступени и подступенки вставляются в пазы бортов лестницы, которые стягиваются шпильками М10. Лестница поставляется в собранном виде. С каждой стороны лестницы установлены перила из влагостойкой фанеры толщиной 24 мм.

Перила лестницы (1 комплект) Перила выполнены из влагостойкой фанеры толщиной 24 мм и окрашены в красный и желтый цвета. В комплекте поставляется 4 штуки перил.

Рукоход (1 шт.) Рукоход изготовлен из профильной трубы размером 50×25 и круглой трубы диаметром 27 мм. Общие размеры конструкции 900×2000 мм с шагом перекладин 300 мм. Покрытие выполнено порошковой краской.

Шест прямой (1 шт.) Шест выполнен из металлической трубы диаметром 33 мм, покрытой порошковой краской. Высота шеста составляет 2400 мм. Крепится к двум клееным брусьям высотой не менее 2500 мм.

Решетка для лазания (1 шт.) Решетка изготовлена из труб диаметром 33 мм и 27 мм, имеет размеры 2000×1680 мм с шагом перекладин 300 мм. Покрытие выполнено порошковой краской.

Обработка и защитные покрытия

Все кромки фанеры тщательно закруглены, отфрезерованы и отшлифованы. Для покрытия изделий из фанеры применяется водно-дисперсионная акриловая краска, обеспечивающая высококачественное атмосферостойкое и износостойкое покрытие. Используемая краска нетоксична и пожаровзрывобезопасна. Возможно применение покрытия методом УФ печати.

Изделия из металла имеют плавные радиусы закругления и тщательно обработанные сварные швы. Для покрытия стальных изделий используется экологически чистое антикоррозийное двойное порошковое окрашивание, обладающее хорошей устойчивостью к старению в атмосферных условиях, стабильностью цвета и способностью выдерживать широкий диапазон температур.

В целях обеспечения безопасности все отдельно выступающие детали и резьбовые соединения закрыты пластиковыми колпачками и заглушками. Закладные детали опорных стоек также имеют двойное порошковое окрашивание.
