Техническая спецификация детского игрового комплекса серии «Теремок»
Основные конструктивные элементы
Башни и основные конструкции
Башни (5 штук) Комплекс включает пять башен различной конфигурации. Две башни выполнены из четырех клееных брусьев сечением 100×100 мм длиной 3500 мм для одной башни и 2800 мм для другой. Пол изготовлен из ламинированной фанеры с антискользящим покрытием размером 1000×1000 мм и толщиной 18 мм. Сверху установлена двухскатная крыша из листов фанеры размером 1000×840 мм, с торцов имеются две арки из влагостойкой фанеры толщиной 18 мм размером 900×300 мм, стилизованные под серию «Теремок».
Две других башни выполнены из шести клееных брусьев сечением 100×100 мм длиной 3500 мм для одной башни и 2800 мм для другой. Пол изготовлен из ламинированной фанеры с антискользящим покрытием размером 1900×1000 мм и толщиной 18 мм. Сверху установлена двухскатная крыша из листов фанеры размером 1900×840 мм, с торцов имеются две арки из влагостойкой фанеры толщиной 18 мм размером 900×300 мм, стилизованные под серию «Теремок».
На одной стороне башен выполнен борт из фанеры «Теремок» размером 1030×980 мм, на другой стороне выполнен борт из фанеры «Теремок» размером 1000×450 мм и 1000×200 мм. Отметка пола башен от планировочной отметки площадки составляет 1200 мм и 2000 мм.
Отдельно выполнена пристроенная открытая башня из клееных брусьев сечением 100×100 мм длиной 1700 мм. Пол изготовлен из ламинированной фанеры с антискользящим покрытием размером 1000×1000 мм и толщиной 18 мм. Отметка пола башни от планировочной отметки площадки составляет 750 мм.
Горки и спуски
Горка 1200 (1 штука) Скат горки шириной 530 мм выполнен из нержавеющей стали толщиной 1,5 мм в виде цельного листа, утопленного в паз бортиков горки. Борта изготовлены из влагостойкой фанеры толщиной 24 мм и шириной не менее 150 мм. Опорный каркас горки выполнен из профиля 40×25 и труб диаметром 33 мм. Стартовая площадка горки ограждена стальной перекладиной из трубы диаметром 27 мм, установленной на высоте не менее 600 мм от уровня поверхности стартового участка. Размер горки в плане составляет 530×2170×1200 мм.
Горка 750 (1 штука) Скат горки шириной 530 мм выполнен из нержавеющей стали толщиной 1,5 мм в виде цельного листа, утопленного в паз бортиков горки. Борта изготовлены из влагостойкой фанеры толщиной 24 мм и шириной не менее 150 мм. Опорный каркас горки выполнен из профиля 40×25 и 40×40 мм. Стартовая площадка горки ограждена стальной перекладиной из трубы диаметром 27 мм, установленной на высоте не менее 600 мм от уровня поверхности стартового участка. Размер горки в плане составляет 530×1340×750 мм.

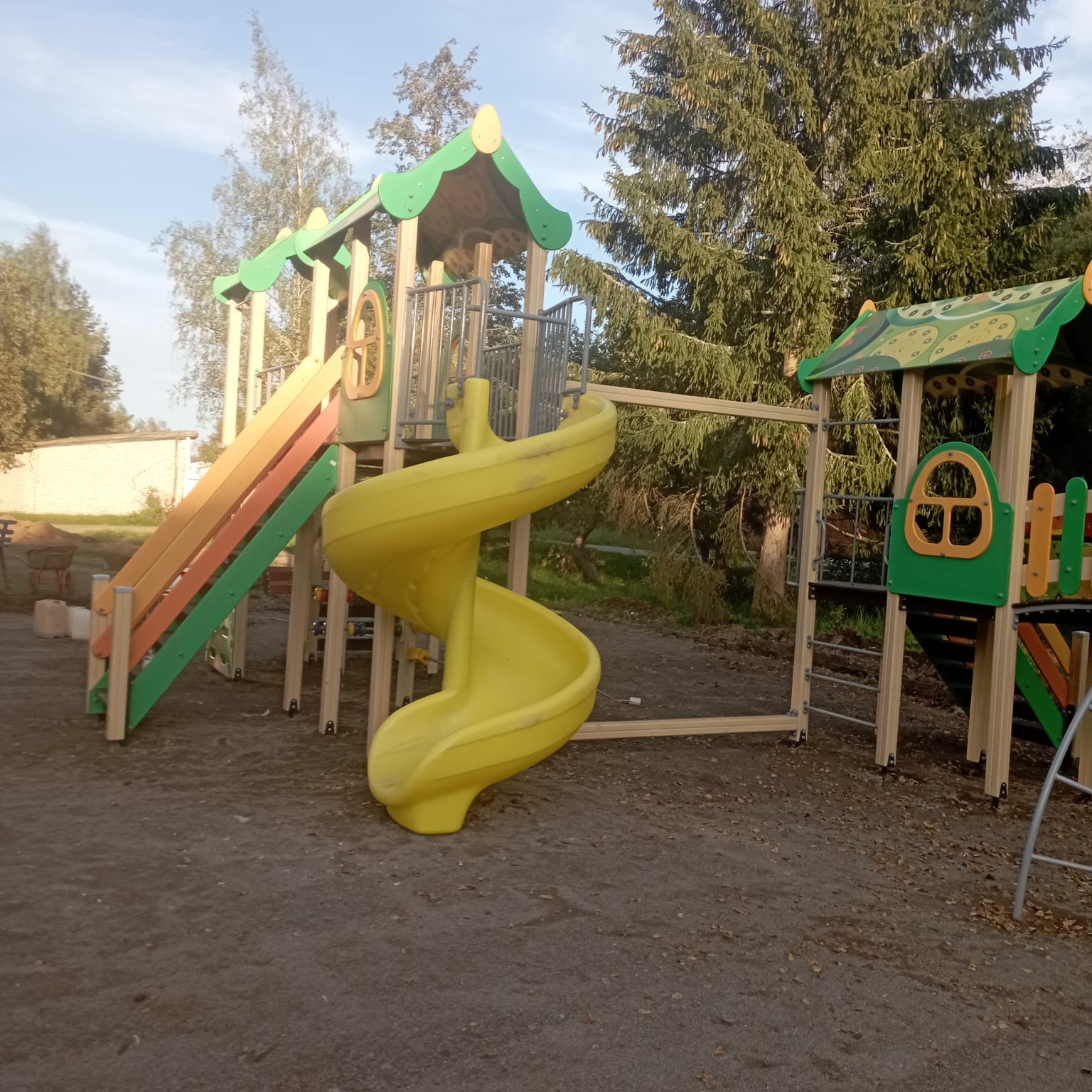

Горка винтовая (1 штука) Горка из полимерных материалов представляет собой столб, вокруг которого спиралью расположен скат. Ширина ската вместе с бортом составляет 900 мм. Размер горки: диаметр 1760 мм, высота стартовой площадки 2000 мм.
Лестницы и подъемы
Лестница 1200 (1 комплект) Лестница состоит из бортов из влагостойкой фанеры толщиной 24 мм и пяти ступенек из ламинированной антискользящей фанеры толщиной 18 мм. Ширина ступеней составляет 772 мм, высота лестницы 1200 мм. Пространство между ступенями закрыто подступенками из влагостойкой фанеры толщиной 18 мм. Ступени и подступенки вставляются в пазы бортов лестницы, которые стягиваются шпильками М10. Лестница поставляется в собранном виде. С каждой стороны лестницы установлены перила из влагостойкой фанеры толщиной 24 мм. В комплекте 4 штуки перил.
Лестница 2000 (1 комплект) Лестница состоит из бортов из влагостойкой фанеры толщиной 24 мм и девяти ступенек с подступенками из ламинированной антискользящей фанеры толщиной 18 мм. Ширина ступеней составляет 772 мм, высота лестницы 2000 мм. Пространство между ступенями закрыто подступенками из влагостойкой фанеры толщиной 18 мм. Ступени и подступенки вставляются в пазы бортов лестницы, которые стягиваются шпильками М10. Лестница поставляется в собранном виде. С каждой стороны лестницы установлены перила из влагостойкой фанеры толщиной 24 мм. В комплекте 4 штуки перил.
Лестница 750 (1 комплект) Лестница состоит из бортов из влагостойкой фанеры толщиной 24 мм и трех ступенек с подступенками из ламинированной антискользящей фанеры толщиной 18 мм. Ширина ступеней составляет 572 мм, высота лестницы 750 мм. Пространство между ступенями закрыто подступенками из влагостойкой фанеры толщиной 18 мм. Ступени и подступенки вставляются в пазы бортов лестницы, которые стягиваются шпильками М10. Лестница поставляется в собранном виде. С каждой стороны лестницы установлены перила из влагостойкой фанеры толщиной 24 мм. В комплекте 4 штуки перил.
Мостовые переходы
Мост гнутый (1 штука) Мост состоит из металлического сварного каркаса из профильной трубы размером 40×40 мм и настила из брусков ламинированной антискользящей фанеры размером 1000×104×24 мм. Общая длина моста составляет 1500 мм, ширина 1000 мм.
Ограждения моста (2 комплекта) Ограждения состоят из дугообразных перил из влагостойкой фанеры толщиной 18 мм и штакетника из влагостойкой фанеры толщиной 18 мм шириной 140 мм и высотой 700 мм. В комплекте перил 2 штуки, штакетник 14 штук.
Подвесной мост (1 комплект) Подвесной мост состоит из 6 половиц, выполненных из ламинированной антискользящей фанеры размером 1000×180×18 мм, закрепленных к перемычкам подвесного моста, покрытым порошковой краской. Общая длина моста составляет 1500 мм, ширина 1000 мм. Под половицами установлен страховочный мост из ламинированной антискользящей фанеры, крепящийся к стальному каркасу из квадратной трубы размером 40×40 мм.
Элементы для лазания и физического развития
Скалолаз (1 штука) Скалолаз выполнен из щита из влагостойкой фанеры толщиной 18 мм размером 2000×1000 мм с функциональными прорезями.
Лаз-труба (1 штука) Конструкция выполнена из металлических труб диаметром 33 и 27 мм. Высота составляет 1900 мм, диаметр трубы 760 мм. Состоит из 6 колец.
Лаз-лестница (1 штука) Конструкция выполнена из металлических труб диаметром 33 и 27 мм. Размер составляет 1700×940×2170 мм.
Канат (1 штука) Канат крепится к стальной перемычке из трубы диаметром 33 мм. Используется полиуретановый канат диаметром 30 мм и длиной 3500 мм.
Сетка для лазанья (1 комплект) Выполнена из шестипрядного армированного полиэфирного каната тросовой свивки диаметром 16 мм. Концы канатов заканчиваются коушем и фиксируются зажимной втулкой. К брусу поперечному крепится при помощи скоб и коушей. В местах пересечения фиксируются при помощи пластикового крестообразного соединителя типа «яйцо». Размер составляет 2300×2400 мм.
Дополнительные игровые элементы
Балкончик (2 штуки) Балкончик состоит из сварной металлической конструкции из трубы диаметром 33 мм и квадратного профиля 15×15 мм с настилом из ламинированной фанеры толщиной 18 мм.
Счеты (1 комплект) Счеты состоят из двух перемычек из металлической трубы диаметром 22 мм и набора пластмассовых колец, окрашенных в разные цвета. В комплекте 20 штук колец.
Панель крестики-нолики (1 комплект) Перемычки выполнены из стальной трубы диаметром 27 мм длиной 800 мм. Крепление выполнено из влагостойкой фанеры толщиной 24 мм. Используются пластиковые кубики.
Технология обработки и защитные покрытия
Все кромки фанеры тщательно закруглены, отфрезерованы и отшлифованы для обеспечения безопасности использования. Для покрытия изделий из фанеры применяется водно-дисперсионная акриловая краска, создающая высококачественное атмосферостойкое и износостойкое покрытие. Используемая краска является нетоксичной и пожаровзрывобезопасной. Возможно применение покрытия методом УФ печати.
Изделия из металла имеют плавные радиусы закругления и тщательно обработанные сварные швы. Для покрытия стальных изделий используется экологически чистое антикоррозийное двойное порошковое окрашивание, обладающее превосходной устойчивостью к старению в атмосферных условиях, высокой стабильностью цвета и способностью выдерживать широкий диапазон температур.
В целях обеспечения максимальной безопасности все отдельно выступающие детали и резьбовые соединения надежно закрыты специальными пластиковыми колпачками и заглушками. Закладные детали опорных стоек также имеют двойное порошковое окрашивание для дополнительной защиты от коррозии.
